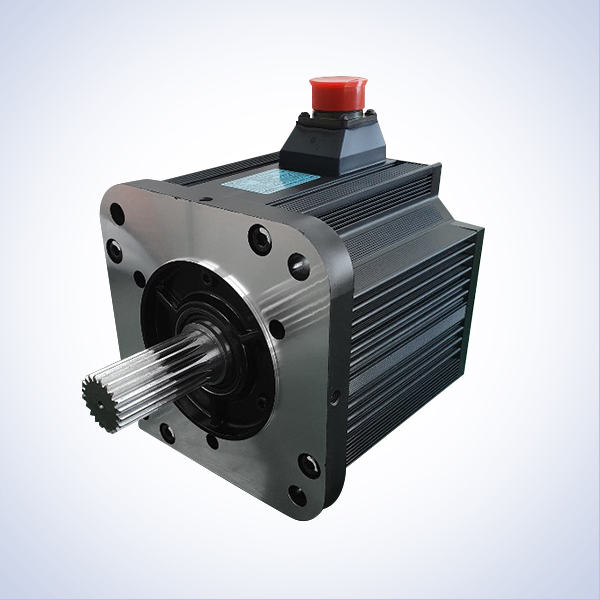

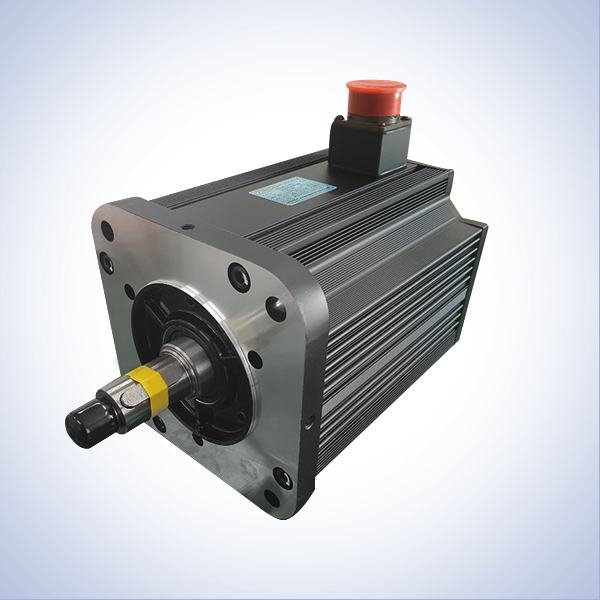

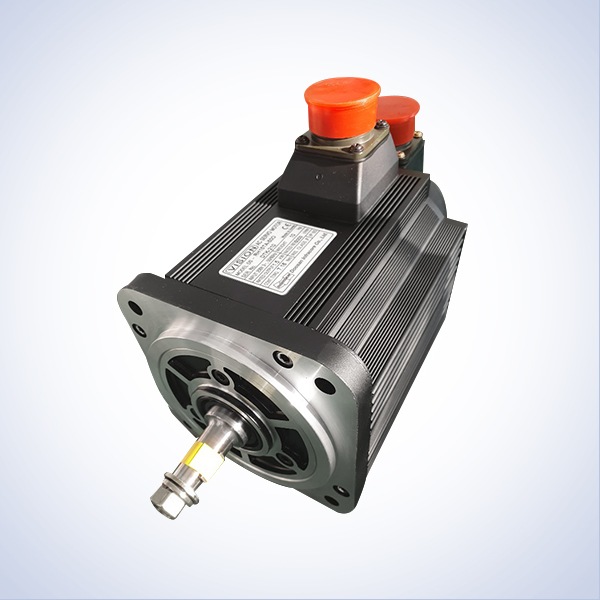

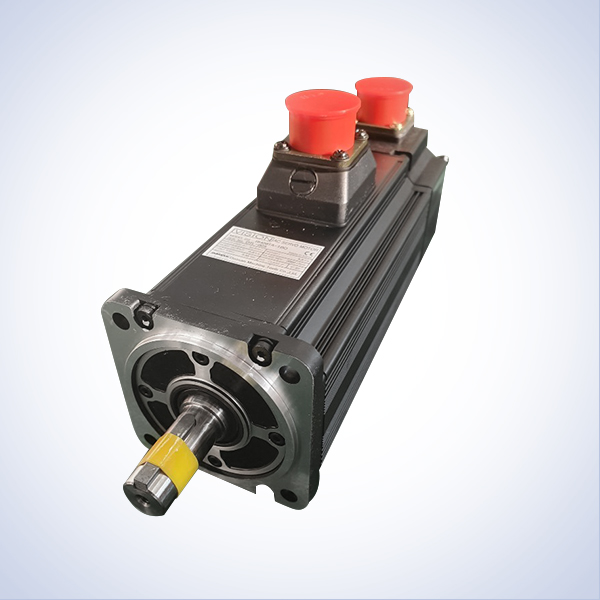

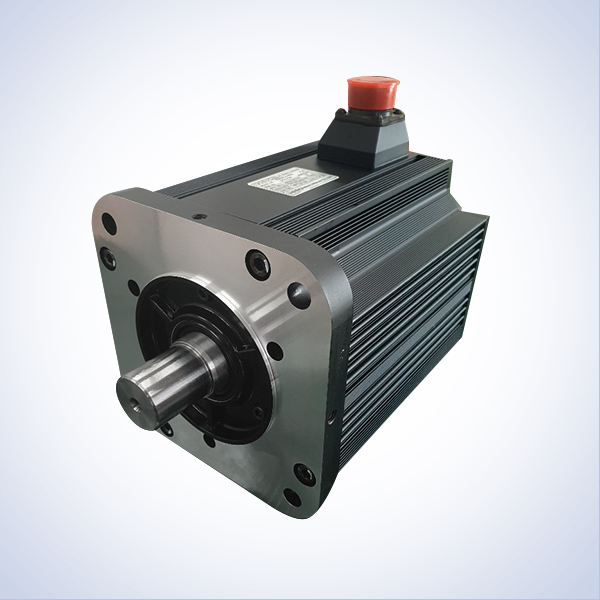

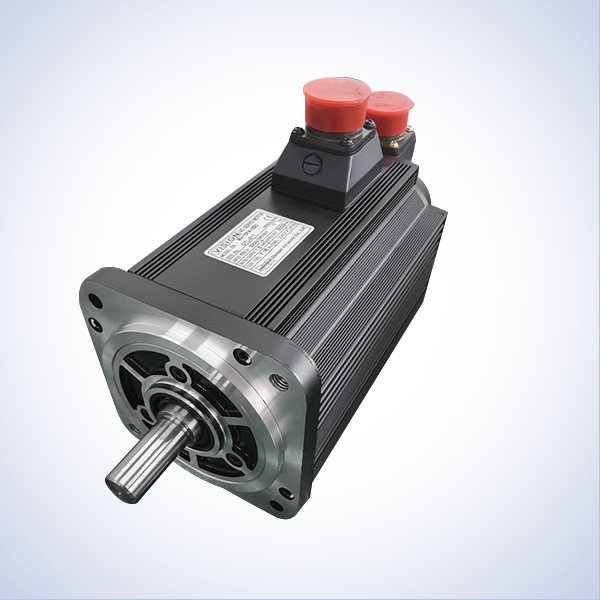

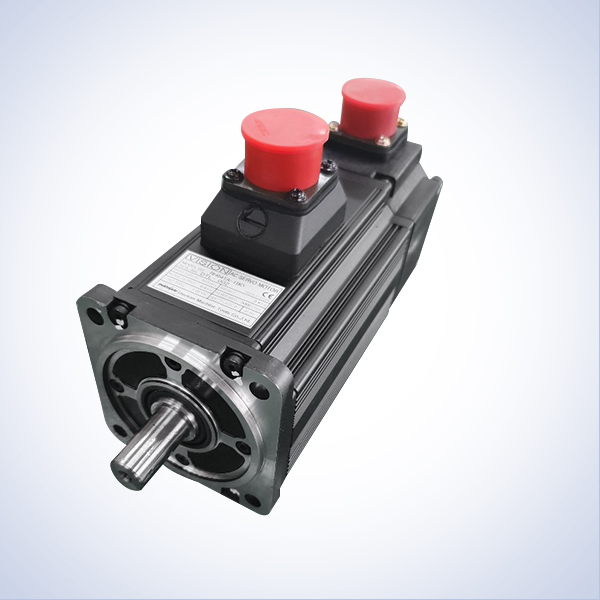

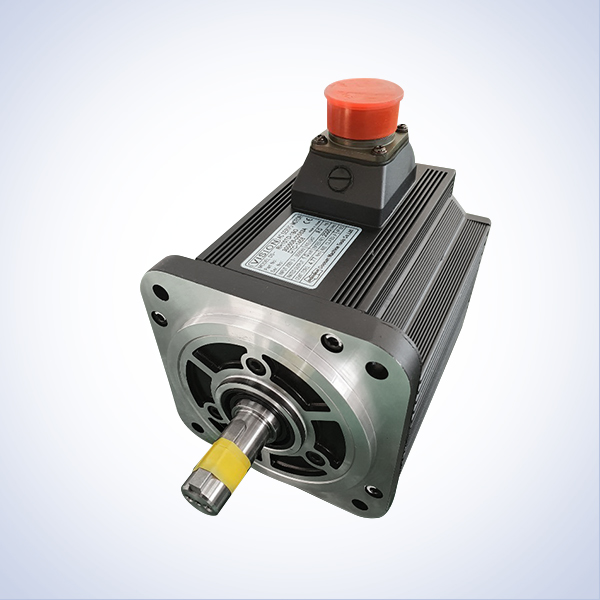

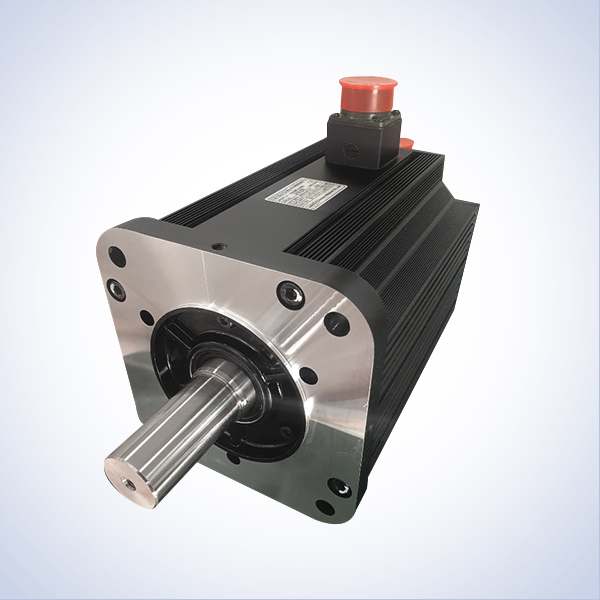

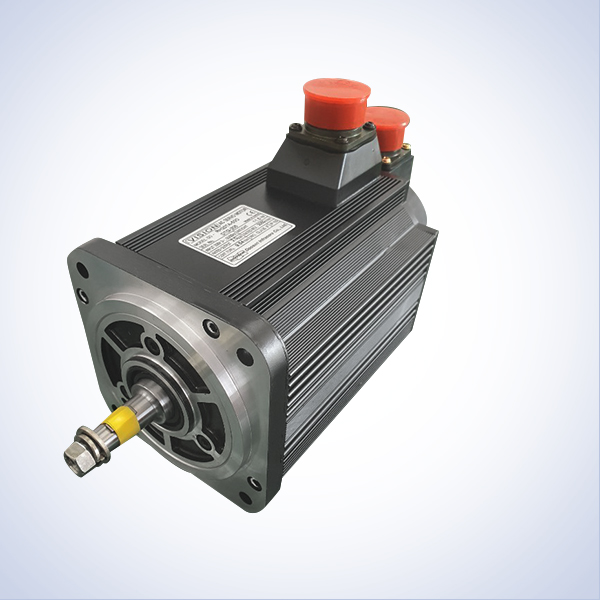

SERVO MOTOR
SERVO MOTOR 사양표
* 오른쪽으로 드래그하시면 사양표를 한눈에 보실 수 있습니다.
| 항목 | 사양 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SERVO MOTOR | 정격출력 | kWatt | 0.4 | 0.5 | 0.8 | 1.0 | 1.5 | 1.7 | 2.0 | 2.3 | 2.8 | 3.0 | 4.0 |
| 정격토크 | ka·cm | 12.99 | 24.36 | 25.98 | 48.72 | 73.08 | 143.98 | 97.44 | 194.80 | 237.15 | 146.16 | 194.88 | |
| N·m | 1.27 | 2.39 | 2.55 | 4.77 | 7.16 | 14.11 | 9.55 | 19.09 | 23.24 | 14.32 | 19.10 | ||
| 순시최대 토크 | ka·cm | 38.96 | 73.08 | 77.95 | 146.16 | 219.24 | 431.95 | 292.32 | 584.40 | 711.44 | 438.48 | 584.64 | |
| N·m | 3.82 | 7.16 | 7.64 | 14.32 | 21.49 | 42.33 | 28.65 | 57.27 | 69.72 | 42.97 | 57.29 | ||
| 정격속도 | RPM | 3000 | 2000 | 2000 | 2000 | 2000 | 1150 | 2000 | 1150 | 1150 | 2000 | 2000 | |
| 최대속도 | RPM | 5000 | 3000 | 3000 | 3000 | 3000 | 1500 | 3000 | 1500 | 1500 | 3000 | 3000 | |
| 파워레이트 | kW/S | 9.67 | 5 | 23.63 | 13.80 | 31.66 | 27.11 | 49.94 | 33.77 | 46.6 | 22.13 | 34.78 | |
| 회전자관성 | x10-4 kg·m2 |
1.71 | 11.62 | 2.8 | 16.86 | 16.53 | 74.94 | 18.63 | 110.12 | 118.24 | 94.59 | 107 | |
| 절연 계급 | F Class | ||||||||||||
| 검출기 | Multi-turn Absolute Encoder (17bits/1 회전, 회전수 :16bits) | ||||||||||||
| 보호, 냉각방식 | 전폐 자냉형 | ||||||||||||
| 주변 온도 | 0~40°C | ||||||||||||
| 주변 습도 | 20 ~ 80% | ||||||||||||
| 취부 구조 | Flange 부착형 | ||||||||||||
| 절연 저항 | DC 500V 20Mohm | ||||||||||||
| 절연 전압 | AC 1,500V 1분간 | ||||||||||||
| 진동 계급 | V15 | ||||||||||||
